軟件功能：
1）實現LED顯示屏控制，控制范圍為64x128點，支持單色、三色、全彩顯示；
2）支持1/4,1/8,1/16掃描方式下的常規多種模組走線方式；
3）支持4個自由分區；
4）支持15級亮度手動調節和3個時段的定時亮度調節（暫不支持）；
5）支持手動開關屏和3個時段的定時開關屏（暫不支持）；
6）支持16×16點，32×32點的ASCII編碼格式字符，GBK編碼漢字顯示（32×32暫不支持）；
7）支持最多1條節目信息,每個區域250個漢字(500個字符)顯示；
8）支持多種顯示方式；
9）支持單色點陣位圖顯示；
10）支持TTS語音播報，支持旋鈕調節音量；
11）支持外部兩路繼電器控制；
12）支持網口，RS485接口通訊，支持集群信息發送；
13）支持在線固件升級，字庫更新；
14）支持RTC時間顯示；
15）按鍵S1，短按（5秒之內），設備重啟，長按（大于5秒）參數恢復出廠設置；
16）按鍵S2，按鍵一次進入顏色測試功能，再按鍵一次退出顏色測試功能。
支持demo方式對接。
硬件接口：
件系統主要由控制卡主板，與繼電器模塊組合控制外部電器開關。
1）電源接口：電源支持DC4.8V-6.0V輸入，帶過壓過流保護；
2）顯示接口：顯示接口支持HUB08（2 個）、 HUB12（2 個）、 HUB75（2 個） 三種常規的LED顯示屏接口；
3）RS485通訊：波特率【 57600bps(默認), 115200bps, 9600bps】，8位數據位，N無校驗，1位停止位；
4）網口通訊：默認IP地址 ：192.168.1.99， 默認網關：192.168.1.1，子網掩碼：255.255.255.0，端口：TCP：10000，UDP：9999；
5）喇叭接口：標配為5W功率放大輸出，支持旋鈕調節音量；
6）繼電器接口：繼電器輸出的控制電壓為+5V，支持兩路輸出。支持直接接到繼電器控制板。
備注1：DP通信主要用于配置控制卡使用，只用于單機直連或者同一個局域網內只有一張控制卡時使用，使用方式為UDP廣播，支持跨網段通訊。
備注2：LED控制卡設置為Server模式，監控10000端口。同時只支持1個連接，建立連接6秒后未進行數據傳輸，TCP Server主動斷開當前客戶端的連接。一般建議短鏈接操作。
|
電源 +5V |
LED屏接口 HUB08 × 2 HUB12 × 2 HUB75 × 2 |
|
RS232（選配） |
|
|
RS485 |
|
|
RJ45 |
|
|
繼電器（可選組合） |
語音合成模塊（可選組合） |

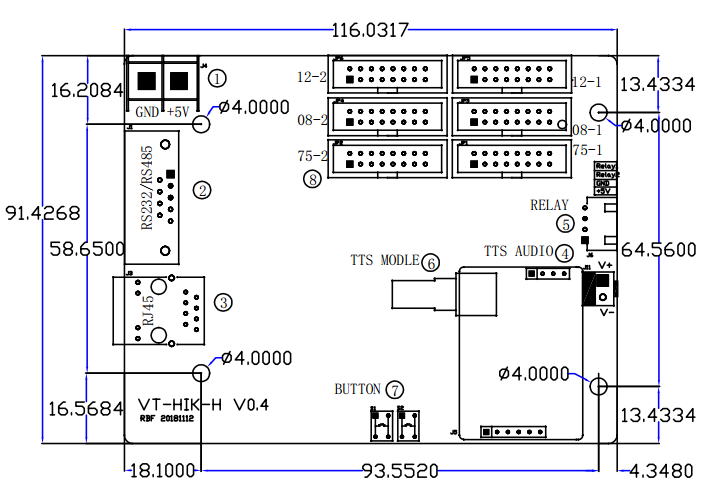

結構尺寸：

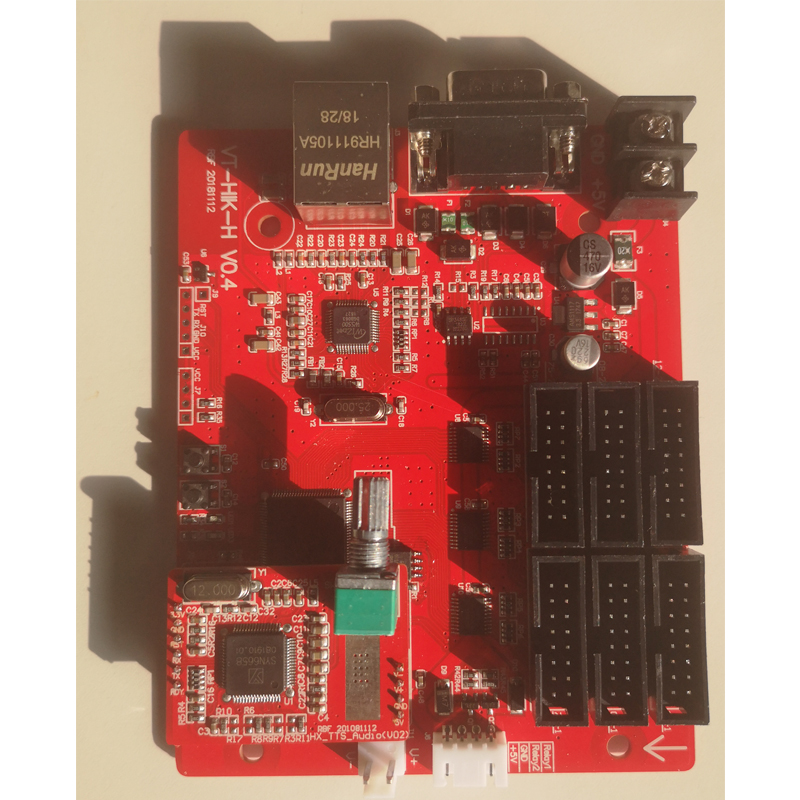

控制板：
1）電源接口： 采用柵欄式接線端子 WJ25C-B-2P，使用螺絲刀擰緊固定；
2）RS232/RS485 接口定義：
3）RJ45 接口：為了保證通訊正常，請采用超五類以上標準的網線；
4）喇叭接口： 建議接 8 歐 5W 喇叭；
5）繼電器 Relay 接口： 繼電器控制接口， 接口型號為 XH2.54-4AW，使用合適長度的 XH2.54-4Y 接線端子連接;
6）語音模塊：連接式TTS模塊；
7）按鍵：功能按鍵；
8）顯示屏接口：3組LED屏接口
